常见的预制舱是什么结构？预制舱结构简介

预制舱结构解析：标准化、模块化与功能集成的核心设计

预制舱作为智能电网建设的关键载体，其结构融合了标准化设计、模块化布局与功能集成理念，成为现代电力设施高效部署的核心支撑。以下从结构组成、技术特点及功能实现三个维度展开分析。

一、预制舱的基础结构：标准化与模块化设计

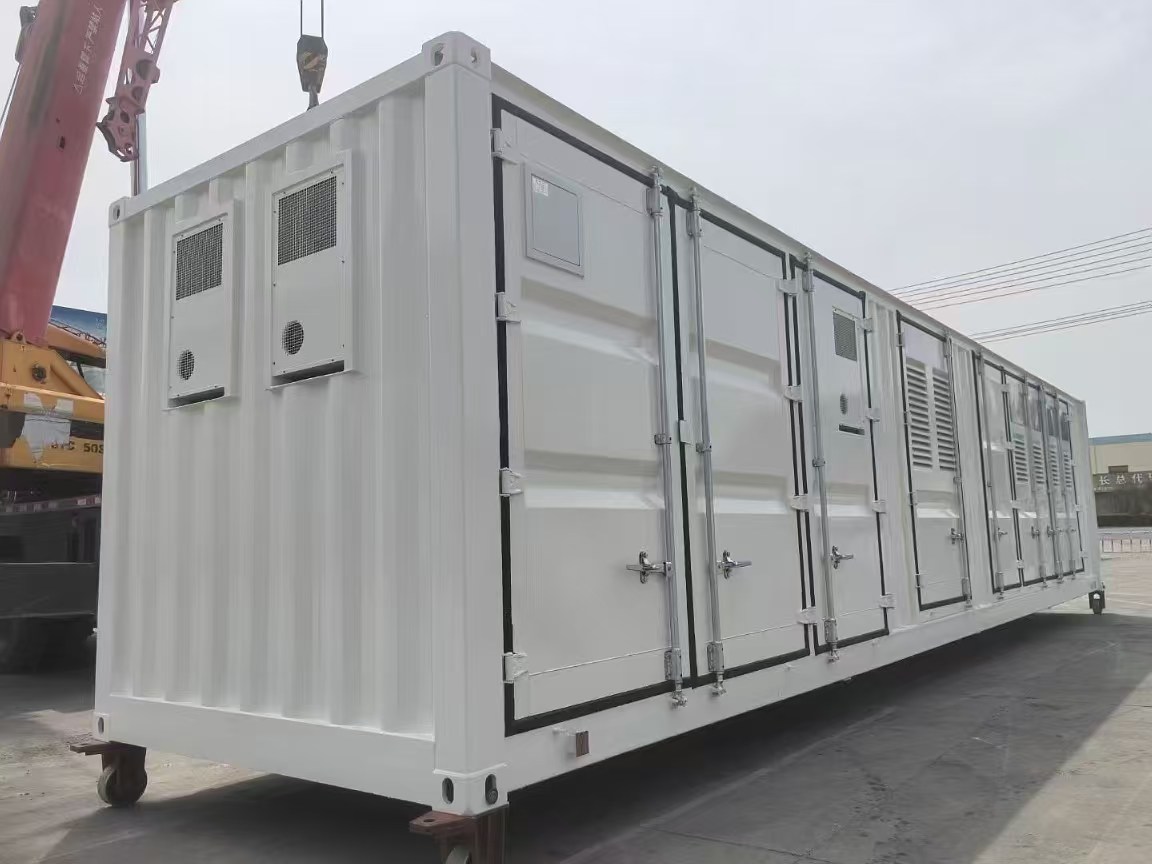

预制舱的骨架通常采用钢结构框架，以钢柱、钢梁和钢板为主体构架，形成高强度、抗变形的支撑体系。例如，顶框架采用120×60×4毫米矩形管焊接，支撑梁与立柱构成门字形结构，可有效分散顶部载荷，确保在起吊、运输及安装过程中不变形。为适应不同场景需求，预制舱的尺寸参照标准集装箱规格并优化改良，常见长度包括20英尺（6058毫米）、30英尺（9125毫米）及40英尺（12192毫米），宽度与高度统一为2438毫米×2896毫米，既满足设备布局需求，又便于运输与现场拼接。

模块化是预制舱的另一核心特征。根据功能差异，预制舱可分为公用设备舱、间隔设备舱、交直流电源舱、蓄电池舱等模块，每个模块独立承载特定设备，如二次设备屏柜、储能电池系统或监控装置。这种设计使得预制舱可根据项目需求灵活组合，例如在1MW/1MWh储能系统中，将电池管理系统、储能变流器、消防装置等集成于40英尺集装箱内，实现“即插即用”的快速部署。

二、预制舱的功能性结构：环境适应与安全保障

预制舱的结构设计需兼顾环境适应性与设备安全性，其功能性结构主要体现在以下方面：

1. 环境控制系统
   预制舱内置工业空调与排气系统，可实时调节舱内温湿度。例如，在南方地区，舱顶采用50度斜顶设计预防积水；北方地区则增大斜顶角度以应对积雪。同时，舱体壁板与舱门填充隔热材料，在舱内外温差55℃时，传热系数≤1.5W/(m²·℃)，确保设备在-30℃至50℃极端环境中稳定运行。

2. 安全防护体系

• 防火设计：舱体采用阻燃材料，相邻舱体间至少一面耐火时间≥3小时，内部配置火灾报警系统与专用消防装置，如七氟丙烷气体灭火系统，可在火灾初期自动启动。
• 防水防尘：舱体顶部不积水、不渗水，侧面设置双层防水结构，底部采用密封胶圈防止地下水渗透。风窗配备双向换气扇与防雨罩，确保空气流通的同时阻挡飞虫与灰尘进入。
• 防震抗风：舱体结构满足8级地震设防要求，连接活立柱设计可支撑12米跨度承重梁，确保运输与起吊过程中的稳定性；12级风载荷仿真显示，双舱体结构可承受强风冲击。

3. 应急与逃生系统
   舱内配置应急照明、安全出口标志及“推杠式”逃生锁，通道门满足IP54防护等级，确保人员在紧急情况下快速撤离。此外，舱体表面涂覆三层船舶用防水涂料，内外蒙皮采用玻璃钢或不锈钢材质，防腐性能满足25年使用寿命要求。

三、预制舱的集成化结构：工厂预制与现场装配

预制舱的“预制化”特性是其区别于传统变电站的核心优势。在工厂内，舱体结构、内部设备安装、电缆光缆连接及调试工作全部完成，形成“交钥匙”工程。例如，二次设备屏柜通过槽钢与底板焊接固定，屏柜间走线采用下部走线形式，通过防静电地板下方的线缆夹层布置，减少现场二次接线工作量。这种模式使得现场施工周期缩短50%以上，同时降低设计、施工与调试成本。

以电池预制舱为例，其结构需满足更高安全标准：

• 舱体防护等级≥IP65，支持25年内无限次满载吊装；
• 直流汇流设备壁挂式安装，动力配电箱采用模块化设计，便于维护与更换；

• 配置阻沙系统，在自然通风状态下新风进风量≥20%，阻沙率≥99%，适应沙漠等恶劣环境。




•

四、预制舱结构的技术价值：支撑智能电网快速建设

预制舱的标准化、模块化与预制化设计，解决了传统变电站建设周期长、占地面积大、环境适应性差等问题。通过“工厂化加工、装配式建设”模式，预制舱实现了设备集成度与施工效率的双重提升。例如，在分布式电站项目中，预制舱可快速部署于地铁、桥梁等工程现场，缩短并网时间；在新能源领域，其集成储能系统与逆变器的功能，有效提升了光伏、风能电站的能源转换效率。

未来，随着物联网与AI技术的融合，预制舱将向智能化、定制化方向升级。例如，通过传感器实时监测设备状态，利用算法优化运行策略；或根据不同场景需求，提供尺寸、功能模块的个性化定制，如110kV高压设备预制舱、SVG设备箱等。这些创新将进一步巩固预制舱在电力行业中的核心地位，推动智能电网向高效、可靠、灵活的方向发展。
