电力预制舱在设计吊装上应该注意那些问题？？

电力预制舱在设计吊装时需综合考虑结构强度、重心平衡、运输适配性及现场操作安全性，以确保吊装过程高效、可靠且无风险。以下是关键设计要点及注意事项：

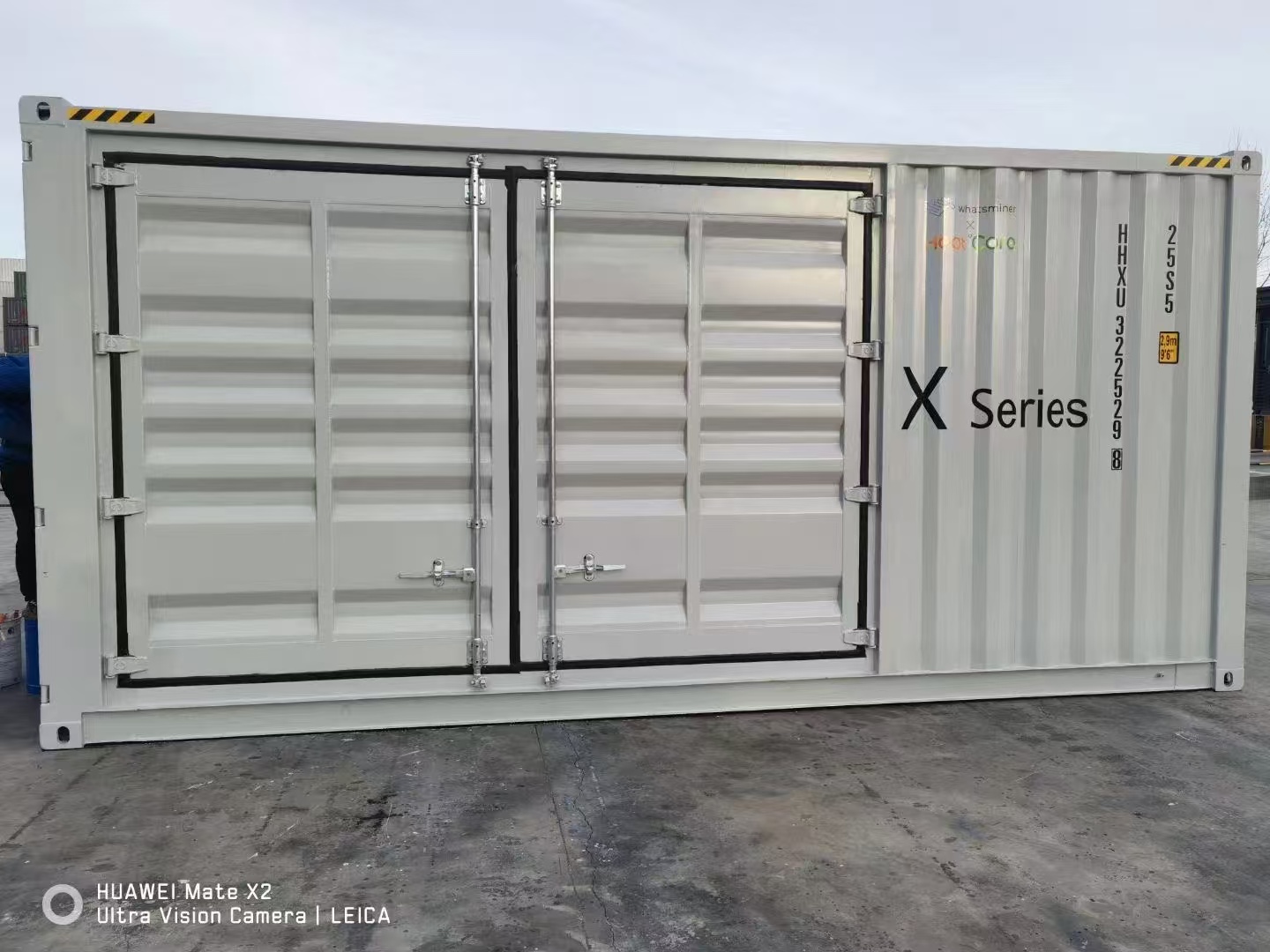

一、结构强度与吊点设计

1. 吊点位置与数量
• 吊点应均匀分布在舱体顶部或专用吊耳上，数量根据舱体尺寸和重量确定（通常4-8个）。
• 吊点需通过有限元分析验证其承载能力，确保在最大起吊重量下不发生变形或断裂。
• 示例：20尺标准舱体采用4个吊耳，单个吊耳承载力≥5吨，满足总重20吨的吊装需求。
2. 吊耳结构与材料
• 吊耳应采用高强度钢材（如Q345B），与舱体骨架焊接牢固，焊缝长度≥3倍吊耳厚度。
• 吊耳内部需设置加强筋板，避免局部应力集中导致撕裂。
• 吊耳表面应光滑无锐边，防止吊索磨损。
3. 舱体结构加固
• 在吊点附近增设横向和纵向加强梁，提升舱体抗扭刚度，防止吊装时变形。

• 舱体底部框架采用焊装一体式结构，确保整体稳定性。




•

二、重心计算与平衡控制

1. 重心位置确定
• 通过三维建模计算舱体重心坐标，确保吊装时舱体保持水平，避免倾斜导致侧翻。
• 重心高度应低于吊点连线形成的平面，以增强稳定性。
2. 配重设计（如需）
• 若舱体内设备分布不均（如一侧为变压器，另一侧为电池簇），需在轻载侧增加配重块，平衡重心。
• 配重块应固定牢固，防止吊装过程中滑动。
3. 吊索角度限制
• 吊索与垂直方向夹角应≤45°，避免水平分力过大导致舱体侧移或吊耳受力不均。
• 若受场地限制需增大角度，需通过计算增加吊索数量或选用更高强度吊索。

三、运输适配性与尺寸限制

1. 运输尺寸合规性
• 舱体外形尺寸需符合公路运输限高（通常≤4.5米）和限宽（≤3米）要求，避免超限运输。
• 若采用铁路运输，需满足《铁路超限超重货物运输规则》中二级超限标准（宽度≤3.4米）。
2. 转弯半径与通道宽度
• 设计时应考虑运输车辆的最小转弯半径（通常≥18米），确保在狭窄场地内能完成调头。
• 通道宽度应≥舱体宽度+2米（两侧安全距离），避免刮擦障碍物。
3. 吊装空间预留
• 现场吊装区域需预留足够空间，确保吊臂旋转半径内无障碍物。
• 示例：50吨汽车吊的吊臂长度需≥24米，作业半径≥10米。

四、现场操作安全性设计

1. 吊装导向与定位装置
• 在舱体底部设置导向槽或定位销，与基础预埋件对齐，确保吊装后快速精准就位。
• 导向槽宽度应略大于定位销直径（通常大2-3mm），便于插入且避免卡滞。
2. 防滑与防坠落措施
• 舱体顶部吊装区域应设置防滑踏板或花纹钢板，防止人员滑倒。
• 在舱体边缘安装临时护栏，高度≥1.2米，防止物品坠落伤人。
3. 应急停止机制
• 吊装设备应配备紧急停止按钮，操作人员可在发现异常时立即停机。

• 舱体上设置限位开关，当吊装高度接近目标位置时自动减速，避免碰撞。




•

五、环境适应性设计

1. 抗风设计
• 在沿海或多风地区，舱体需通过风洞试验验证抗风能力，确保在12级台风下不发生倾覆。
• 吊装时若遇大风天气（风速≥8级），应暂停作业并加固舱体。
2. 防腐与耐候性
• 吊耳及舱体表面涂层需满足C5级防腐标准（适用于高盐雾环境），厚度≥80μm。
• 在低温地区（-30℃以下），吊索应选用抗脆断材料（如镀锌钢丝绳）。

六、合规性与标准遵循

1. 符合国家标准
• 设计需满足GB/T 44026-2024《预制舱式锂离子电池储能系统技术规范》中吊装相关条款。
• 参考DL/T 5757-2016《电力预制舱式变电站施工及验收规范》进行验收。
2. 第三方认证
• 吊装结构需通过TÜV、SGS等机构认证，确保设计安全性和可靠性。
• 提供吊装计算书和有限元分析报告作为技术依据。
