电力预制舱的储能系统集成是如何设计的？？

电力预制舱的储能系统集成通过模块化设计、高效环境控制、智能化运维及安全防护等核心技术的融合，实现了储能系统在新能源发电与并网中的高效、可靠、灵活应用，具体体现在以下方面：

一、模块化与集成化设计：提升系统灵活性与效率

1. 预制舱一体化结构

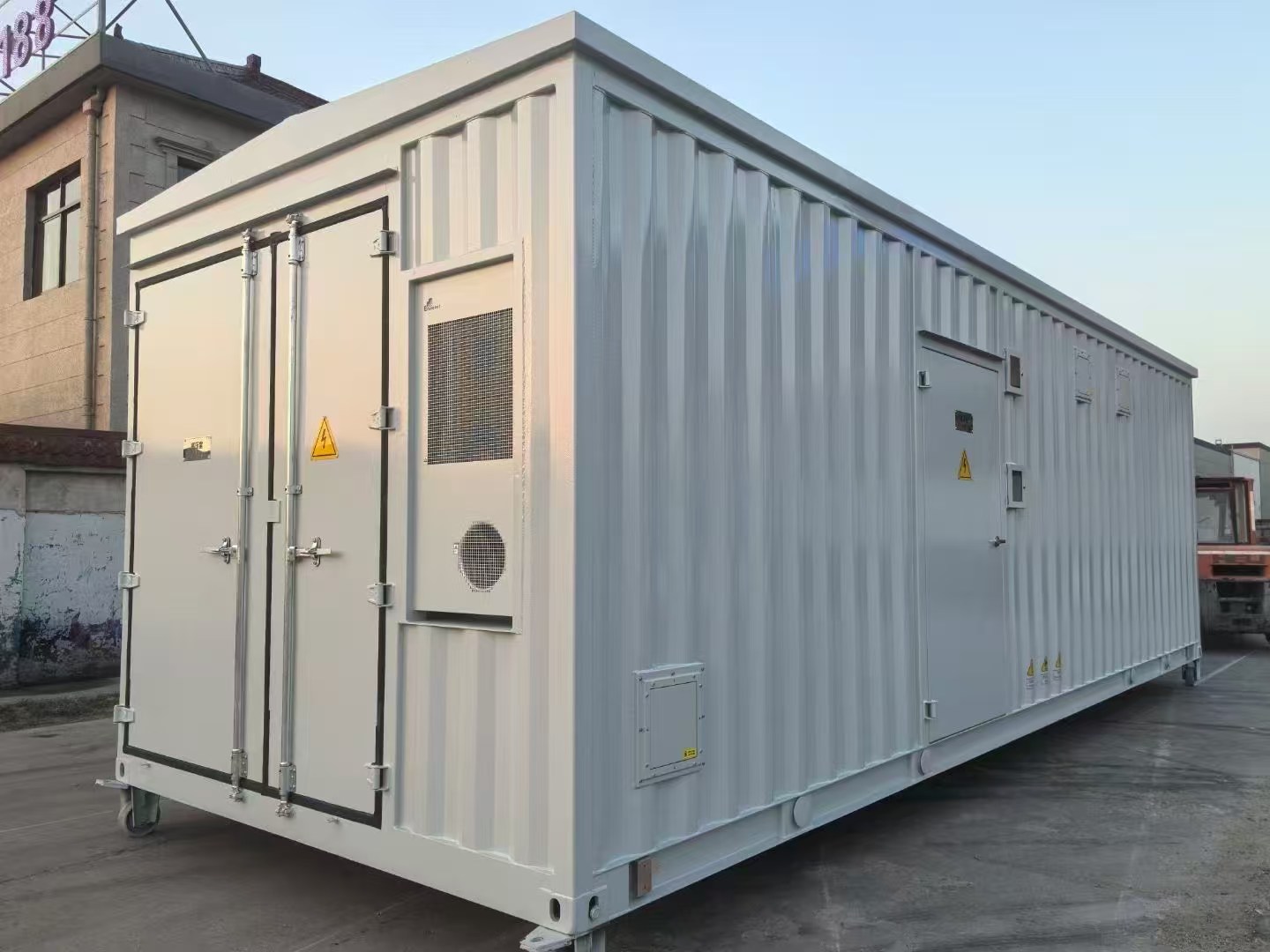

• 标准化模块：以集装箱或户外柜为载体，集成低压柜、变压器、环网柜等变电设备，形成可移动的钢结构集成单元。例如，20尺标准箱体适配铁路/公路运输，吊装周期压缩至48小时内，现场仅需完成进线/出线对接。
• 拼箱与分仓设计：通过端面拼箱减少场站使用面积，提升单位面积能量密度；储能电池与电气设备分仓安装，降低燃爆风险。例如，楚能新能源CORNEX M5产品通过标准舱体实现“即插即用”，新疆猛狮光储项目应用后建设周期缩短55%，占地面积减少32%。
2. 高容量与电压等级
• 容量覆盖：单舱容量从170kWh到6MWh，支持1-50MVA容量覆盖，满足不同规模场景需求。

• 电压等级：支持1000V、1500V及更高电压等级，1500V系统通过高压直挂与无并联设计，省去升压变压器，单台系统容量可达12.5MW/25MWh（如新风光35kV方案），设备数量减少30%，土地占用降低40%。

二、高效环境控制：保障极端工况稳定运行

1. 温控与通风系统

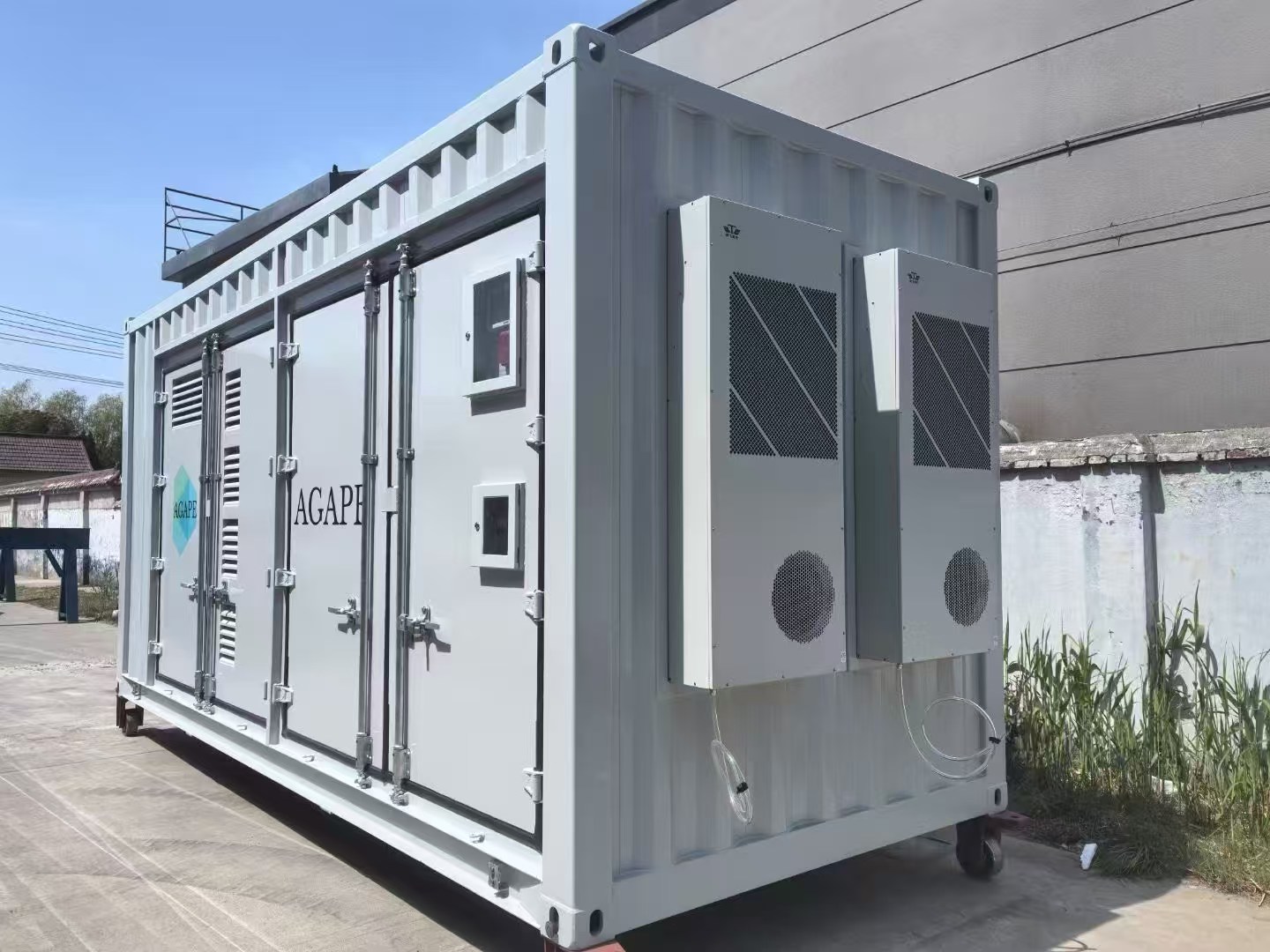

• 工业级空调+双冗余除湿：舱内环境控制精度达±1℃，湿度波动控制在±3%RH，防止凝露风险。例如，内蒙古预制舱采用双层金属结构+聚氨酯发泡保温，-40℃环境下空调能耗降低50%。
• 冷热桥阻断技术：在极寒地区采用聚氨酯真空隔热板（VIP）+气凝胶复合层，K值降至0.18W/(m²·K)，保障设备稳定运行。
2. 抗腐蚀与耐候设计
• 防腐材料：沿海项目应用玻璃纤维增强水泥（GRC）舱体，耐氯离子渗透性提升5倍，年腐蚀率<0.01mm；热浸镀锌+环氧涂层工艺使服役周期延长至30年。
• 耐候性涂料：舱体涂覆耐候性强、抗紫外线及盐分侵蚀的防腐涂料，保障海上风电等恶劣环境下的长期使用。

三、智能化运维：降低全生命周期成本

1. 智能监控与预测性维护
• 传感器矩阵与AI算法：搭载0.5级精度传感器矩阵，支持远程断路器操控与实时数据监测；AI算法实现电池簇SOC自动校准，运维工作量减少60%。例如，山东华能黄台电站通过该技术降低年运维费用300万元。
• 数字孪生技术：集成BIM与IoT数据，构建三维可视化管控平台，运维响应速度提升60%；设备寿命预测准确率达92%，推动预制舱向自诊断、自优化能力演进。
2. 快速部署与扩展性
• 工厂预制与现场组装：工厂预制率达92%，现场施工周期从6个月缩短至1个月；模块化设计支持单舱运行或多舱拼接，适应未来扩展需求。例如，龙口110kV变电站采用双层立体布局节约40%土地，智能中控系统集成2000+监测点位，实现全链路状态可视。

四、安全防护体系：保障设备与人员安全

1. 多重保护机制
• 电气安全：具备过流、过压、欠压、孤岛效应等多重保护功能，故障时迅速切断电路，避免故障扩大。
• 消防系统：采用七氟丙烷自动灭火系统，耐火极限提升至3小时，保障火灾风险可控。
2. 电池安全管理
• 簇级控制技术：通过单簇独立控制解决簇间环流问题，降低木桶效应，延长电池寿命20%。例如，1500V高压级联方案使系统寿命与单电芯寿命趋同，减少设备冗余。
• 泄爆设计：配置快速泄压阀、泄爆窗，防止集装箱箱体爆炸，提升系统安全性。

五、典型应用场景与案例

1. 新能源基地并网
• 大型光伏/风电项目：在青海、新疆等地，预制舱作为升压站核心设备，集成35kV/110kV开关柜、变压器等，支持快速并网。例如，青海某500MW光伏电站采用预制舱后，建设周期从12个月缩短至4个月。
• 海上风电平台：针对海上高盐雾、强腐蚀环境，预制舱采用不锈钢材质、防腐涂层和密封设计，满足IP68防护等级，保障设备长期稳定运行。
2. 分布式储能与微电网
• 工商业屋顶光伏：集成升压变压器、高压开关柜及智能监控系统，形成“即插即用”式并网解决方案。浙江某汽车厂1.2MW屋顶光伏项目通过预制舱实现3天吊装完成，总投资降低25%。

• 城市微电网：在工业园区、商业综合体等场景，预制舱支持“风光储充”一体化设计，降低用电成本30%，减少碳排放。




•

3. 应急救援与灾害恢复
• 自然灾害后复电：预制舱具备防震、防洪设计，可在灾后24小时内部署为临时变电站。例如，2021年河南暴雨期间，防涝预制舱在72小时内为郑州部分区域恢复供电。
• 军事与野外作业：支持快速迁移，适应流动性作业需求，如南极科考站通过预制舱保障设备在-50℃以下正常工作。
